제품 상세 정보:
|
| 빈도: | 70MHz-6GHz 전체 대역 | 호핑 넘버: | 4 |
|---|---|---|---|
| 탐지 범위: | 5-10km | 반경 속도 범위: | 0.4m/s-60m/s |
| 업데이트율: | 1.2S | 거리의 정확성: | ≤ 5m |
| 강조하다: | LK 장거리 UAV 데이터 링크,5-10km 드론 데이터 링크,장거리 드론 데이터 링크 |
||
전반적인 설명:

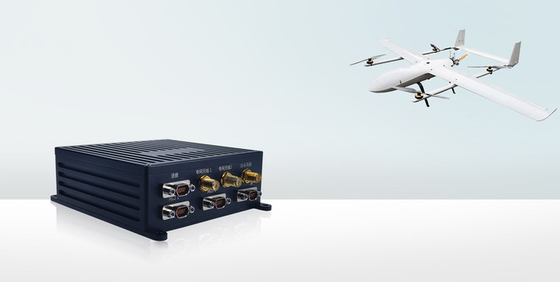

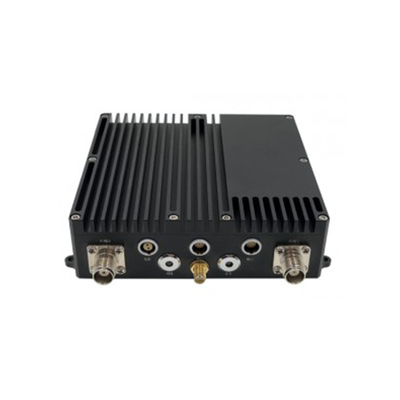

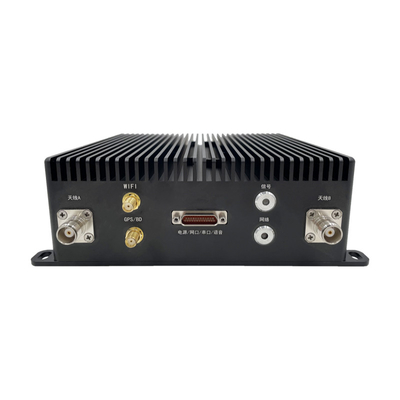

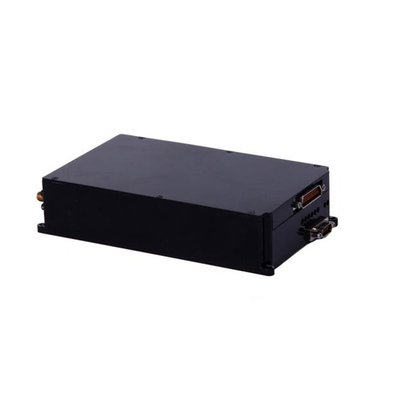

HP-NET6F06BM-40W-AFS는 장거리 통신 애플리케이션에 맞춤화되어 있으며, 범위는 최대 250km (LOS 상태에서) 이 될 수 있습니다. 그것은 지상에서 지하 라디오로 사용될 수 있습니다.또한 UAV 및 드론의 혹독한 설치 환경에 적합합니다.투명한 이더넷 데이터의 한 채널, 일련 데이터의 한 채널을 전송할 수 있으며 데이터 전송 지연은 8ms 미만입니다.
주요 이점:
| HP-NET6F06BM-40W-AFS | |||||||||
| 체계적 매개 변수 | 범위 | ≥250km@11Mbps & LOS&20MHz | |||||||
| 최대 데이터 속도 | 50+Mbps@20MHz | ||||||||
| 네트워크 프로토콜 | TCP / IP, UDP 프로토콜 지원 | ||||||||
| 애플리케이션 계층 지원 | 투명한 전송, IP 애플리케이션 | ||||||||
| 암호화 | AES256 | ||||||||
| 네트워크 구조 |
포인트에서 포인트, 포인트에서 멀티 포인트, MANET (모바일 메쉬) 구성 가능 |
||||||||
| 운반기 이동 속도에 적응 | 시속 800km 이상 | ||||||||
| 수신기 민감도 | -85dBm (16QAM-3/4) 220km에서 14.2Mbps | ||||||||
|
변조 밀도 |
QPSK/16QAM/64QAM/256QAM, 적응력 | ||||||||
| 데이터 전송 지연 | 8 밀리초 | ||||||||
| 멀티 액세스 제어 스키마 | dTDMA (동적 TDMA) | ||||||||
| 전송 안정성 - 오류 수정 알고리즘 | FEC | ||||||||
| 링크 마진 |
조건: 공기 안의 개미의 증가=12dBi 토양 안트=30dBi 한 개미만 볼 수 있습니다. 각 개미는 20W의 RF 전력을 방출합니다. |
||||||||
| 라디오 구성 | 주요 데이터 스트림을 손상시키지 않고 Config GUI를 사용하여 이동 시 구성할 수 있습니다. | ||||||||
|
AFS-응용 주파수 선택
(FHSS와 함께 적용되지 않습니다) |
스캔 스펙트럼 | 작업 중 스펙트럼을 지속적으로 스캔 | |||||||
| 미리 설정된 작동 주파수의 수 | 5개의 주파수 | ||||||||
| 주파수 확산의 대역폭 | = 전력 증폭기의 대역폭 | ||||||||
| 클리어 주파수로 점프하는 시간 지연 | 우리 중 몇 명 (1ms=1000us) | ||||||||
| RF 매개 변수 | 파동 형태 | COFDM+MIMO, 2T2R/1T1R 비행 중 구성 가능 | |||||||
| 작동 주파수 대역 | 4650~4750 MHz, 4.4~5GHz의 다른 주파수는 사용자 정의 할 수 있습니다. | ||||||||
| RF 전력을 전송 | 43dBm × 2, 1dBm의 단계 조절 | ||||||||
| 채널 대역폭 | 1.25 /2.5 / 5 / 10 / 20MHz, 구성 가능 | ||||||||
| 데이터 전송 매개 변수 | 데이터 비율 | 최대 50+Mbps@20MHz | |||||||
| 일련 통신 | 양방향 비동기 연속, RS232/422 | ||||||||
| S.BUS | 분리된 지원 | ||||||||
| 세리얼 바드 속도 | 9600bps 230.4Kbps, 구성 가능 | ||||||||
| 인터페이스 매개 변수 | 커넥터 | 에어 플러그 | |||||||
| 안테나 인터페이스 | TNC-K × 2 | ||||||||
| 데이터 인터페이스 |
네트워크 포트 × 2, RS422 × 1, RS232 × 2 보드 속도 설정 |
||||||||
| 라이브 비디오 | 디코딩 표준 | H.264/H.265 구성 가능 | |||||||
| 지연시간 | 고화질: 150ms | ||||||||
| 비디오의 출력 형식 | 1080 60P,1080 50P,1080 30P,1080 25P,1080 60I,1080 50I,720 60P,720 50P,720 30P,......, 적응력 | ||||||||
| 기계 및 전력 | 무게 | ≤ 2,800g (총 = 라디오 + s.bus + 비디오) | |||||||
| 크기 | 176 × 162 × 60mm (연결기 및 스플린트를 제외한) | ||||||||
| 공급 전압 | 28~48 VDC | ||||||||
| 전력 소비 | 대기 상태 15W, 최고 108 | ||||||||
| 환경 매개 변수 | 작동 온도 | -40°C+65°C | |||||||
| 고도 | AMSL의 40,000 ft=12,192m 이하 | ||||||||
| 전기 자기 호환성 | 군사 Std의 EMC (전자기 호환성) 요구 사항을 충족합니다. | ||||||||
| 저장 온도 | -40°C+85°C | ||||||||
| 습도 | <95%, 응축되지 않는 | ||||||||
| 표준 | MIL 표준 준수 | MIL-STD-810G | |||||||
| MIL-STD-461G | |||||||||
| MIL-STD-704F | |||||||||
